Бесконечная спираль — лучшее и наиболее экономичное решение, если вам нужно переместить большое количество материала за короткое время. Сложные производственные технологии нашей компании, капиллярные проверки и общий контроль готовой продукции, помимо более чем 30-летнего опыта, позволяют Agrispiral поставлять проверенный качественный продукт, пунктуальное обслуживание в соответствии с требованиями каждого клиента. Бесконечные спирали могут быть выполнены из углеродистой или нержавеющей стали. Они холоднокатаные. Универсальность нашего производственного ассортимента позволяет нам производить спирали с внешним диаметром от 45 до 1000 мм и калибром от 3 до 12 мм.

Сталь Fe 360 и подобные

• СТАНДАРТНАЯ ДЛИНА: стержни 3 м (± 2%).
• НАРУЖНЫЙ ДИАМЕТР: в зависимости от ширины и внутреннего диаметра полосы.
• ВНУТРЕННИЙ ДИАМЕТР: с учетом вала даже менее 1/5 внешнего диаметра.
• ШАГ: такой же, как и внешний диаметр. Для специальных конвейеров может быть предусмотрен другой шаг, даже менее 2/3 наружного диаметра или более чем в 1,5 раза больше диаметра.
• МАНОМЕТР: прибл. в два раза больше внешнего калибра по внутреннему диаметру.

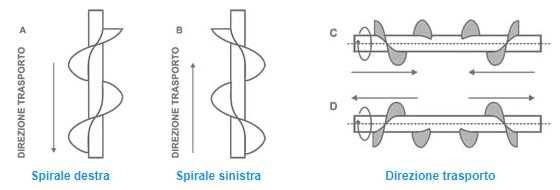

• НАПРАВЛЕНИЕ НАВИВКИ: вправо и влево оговаривается при заказе.

Вращение по часовой стрелке

spirale_r2

Предупреждение: переворачивание спирали вверх ногами не меняет направление вращения

TOLERANCE
RATED OUTER DIAMETER
INNER DIAMETER PITCH OUTER DIAMETER
fino a 150 mm. -0 + 20/10 ± 5 % — 8/10 + 20/10
150 — 250 mm. -0 + 25/10 ± 5 % — 8/10 + 25/10
250 — 500 mm. -0 + 32/10 ± 5 % — 20/10 + 42/10
STANDARD PITCH (SQUARE):

pitch equal to the outer diameter for almost all types of conveyors.

spirale_passo_standard
REDUCED PITCH:

used for mixers and conveyors with a slant of more than 20° (usually a reduction down to 2/3 of the outer diameter, if the outer diameter exceeds 300 the reduction shall be higher).

spirale_passo_ridotto
EXTENDED PITCH:

for fast conveyors of running materials or for liquid mixers. (even more than 1.5 times the outer diameter

spirale_passo_allungato
SPIRAL STRIP:

for viscous or damp material transportation for snowplow. etc. (sticking between coil and shaft is avoided)

striscia_spirale

Influence of the slant on conveyor rate

The hourly conveyor RATE varies considerably depending on the product to be conveyed: size, humidity, auger diameter, slant, speed of rotation, filling degree, etc.

  • Please see the table below for the indicative values for grain conveyors with an 80 diameter spiral (100 diameter tube)

  • 650/700 rpm see table below.

inclinazione_portata
Slant 15° 30° 45° 60° 90°
Conveyor rate t/h 10 9 7,5 6,5 6 3,5

INOX AISI 304 Spirals - 3 mt. bars

CODE

EXT.
DIAMETER mm.

PASSO
mm.

PITCH mm.

PER SHAFT of mm.

Kg/mt.
circa

Sx

Dx

0229 01 50 50 13.5 2.2 0.98
0308 60 60 21.3 1.8 0.90
0163 60 60 26.9 2.0 0.85
076 65 65 30.3 2.0 0.85
0173 04 80 80 21.3 2.5 1.70
0285 05 80 80 26.9 2.4 1.58
06 031 80 80 33.7 2.7 1.40
061 0127 90 90 26.9 2.4 1.90
041 040 100 100 21.3 2.0 1.87
08 07 100 100 26.9 2.5 1.99
085 100 70 33.7 2.5 2.50
037 035 100 100 33.7 2.5 2.00
0251 110 110 42.4 2.5 1.95
0283 120 80 33.7 2.0 3.13
0178 120 120 26.9 2.0 2.46
010 09 120 120 33.7 2.2 2.47
011 130 130 33.7 2.4 2.63
090 082 130 130 42.4 2.2 2.51
0213 091 150 150 33.7 2.0 3.00
0123 012 150 100 48.3 2.4 3.93
014 013 150 150 48.3 2.4 2.94
0121 0120 150 150 60.3 2.5 2.76
028 015 160 160 48.3 2.4 3.01
019 180 100 60.3 2.2 5.02
0114 180 120 60.3 2.3 4.65
0128 180 120 70.0 2.6 5.08
018 017 180 180 48.3 2.4 3.56
093 092 180 180 60.3 2.4 3.42
0135 190 190 42.4 2.0 3.35
021 020 200 200 48.3 2.0 3.45
0214 0199 200 150 60.3 2.3 4.00
023 022 200 200 60.3 2.3 4.00
026 024 220 220 60.3 2.3 4.30
095 230 230 48.3 2.0 4.50
0150 0208 230 230 60.3 2.0 4.23
026 025 250 250 60.3 2.0 4.35
049 048 250 250 70.0 2.0 4.34
0333 0332 250 200 76.1 2.0 5.34
0327 300 250 76.1 2.0 5.34
0357 097 300 300 76.1 2.0 4.88
069 068 300 300 88.9 2.0 5.00
0175 300 300 88.9 3.0 7.52
038 350 300 88.9 3.0 10.56
0273 350 350 88.9 3.0 9.00
079 0995 400 400 101.6 4-3.3 10/11
0330 400 400 114.3 4-3.3 10.51

Continous iron spirals - 3 mt. bars

CODE

EXT. DIAMETER
mm.

PASSO
mm.

PITCH mm.

PER SHAFT of mm.

Kg/mt.
circa

Sx

Dx

474 809 50 47 13.5 1.7 0.70
2 1 50 50 13.5 1.7 0.70
188 187 60 60 21.3 1.7 0.90
9 8 70 70 17.2 1.5 1.10
11 10 80 80 17.2 1.7 1.30
13 12 80 80 21.3 1.7 1.30
15 14 80 80 26.9 1.7 1.15
631 17 85 85 21.3 1.8 1.55
20 19 90 90 26.9 1.7 1.40
22 21 100 100 21.3 1.6 1.55
24 23 100 100 26.9 1.7 1.60
27 26 100 100 33.7 1.8 1.50
31 30 120 120 26.9 1.6 1.90
37 36 120 120 33.7 1.8 1.90
39 38 130 130 26.9 1.6 2.00
41 40 130 130 33.7 1.7 2.00
43 42 130 130 42.4 1.7 1.90
47 46 135 135 26.9 1.5 2.00
50 49 135 135 33.7 1.7 2.10
52 51 135 135 42.4 1.7 1.90
54 53 140 140 33.7 1.6 2.10
56 55 140 140 42.4 1.8 2.15
446 140 140 48.3 1.8 2.10
62 61 150 150 33.7 1.6 2.50
64 63 150 150 42.4 1.7 2.10
65 150 100 48.3 1.7 3.45
67 66 150 150 48.3 1.8 2.30
1059 68 150 150 48.3 4.0 4.70
1587 150 150 48.3 5.0 6.10
481 150 150 60.3 2.0 2.20
150 454 150 150 60.3 4.5 4.90
73 72 160 160 42.4 1.6 2.40
75 74 160 160 48.3 1.6 2.30
561 560 160 160 48.3 4.0 5.30
465 280 170 170 48.3 1.7 2.50
1376 409 180 180 28.0 1.7 2.90
267 1214 180 180 33.7 1.8 2.80
77 76 180 180 42.4 1.6 2.60
1362 180 180 42.4 4.0 6.30
79 78 180 140 48.3 1.5 3.00
81 80 180 180 48.3 1.7 2.60
524 82 180 180 48.3 3.4 5.40
84 83 180 180 60.3 1.7 2.60
632 85 180 180 60.3 4.3 6.20
1588 180 180 60.3 6.0 8.60
574 200 200 28.0 1.8 3.50
674 200 200 28.0 3.0 5.80
91 90 200 200 48.3 1.8 3.20
92 532 200 200 48.3 3.5 6.20
1610 200 200 48.3 5.3 10.10
95 94 200 200 60.3 2.0 3.40
1213 255 200 200 60.3 3.7 6.00
1589 200 200 60.3 5.5 9.70
97 96 210 210 48.3 1.8 3.40
98 1538 210 160 60.3 1.8 4.10
857 220 220 28.0 2.1 4.50
858 220 220 28.0 2.8 6.40
103 102 220 220 48.3 1.8 3.50
105 104 220 200 60.3 1.9 3.60
107 106 230 230 48.3 1.8 4.30
109 108 230 170 60.3 1.7 5.10
111 110 230 230 60.3 1.8 4.00
112 240 240 48.3 2.0 4.70
113 240 240 60.3 2.0 4.50
115 114 250 200 60.3 1.9 5.50
117 116 250 250 60.3 1.8 4.00
118 342 250 250 60.3 2.3 4.00
1590 250 250 60.3 5.5 12.00
122 121 280 280 60.3 2.2 5.80
123 234 280 190 70.0 2.0 6.50
125 124 280 280 70.0 2.0 5.70
128 127 300 200 70.0 2.1 8.30
353 129 300 250 70.0 2.3 7.10
132 131 300 300 70.0 2.0 5.20
134 133 300 300 70.0 2.4 6.90
137 136 300 300 76.1 2.0 5.30
1591 300 300 76.1 5.6 14.15
140 300 300 88.9 2.3 5.70
143 142 350 250 88.9 2.3 9.20
146 144 350 300 88.9 2.4 8.40
480 479 350 300 88.9 3.5 11.50
148 147 350 350 88.9 2.3 8.40
150 149 350 350 88.9 3.1 10.50
152 151 350 350 114.3 2.5 7.00
1259 400 400 88.9 3.5 15.00
158 157 400 350 101.6 3.6 14.50
160 159 400 400 101.6 2.0 7.20
162 161 400 400 101.6 4.0 14.00

Запросите бесплатное предложение

Свяжитесь с нами по +39 080.5367090 ли по электронной почте info@tecnicaindustriale.com
